红外热像技术是怎么实现体温筛查?

科普帖丨红外热像技术如何实现体温筛查

近期新型冠状病毒爆发,感染后,发热通常作为首发症状出现,于是测量体温成为筛查疑似病例的主要手段,尤其是在医院、地铁站、火车站等人流密集的场所。

目前市面上最常见的测量体温的工具分为三大类:

第一类是体温计,包含常见的水银体温计及电子体温计,多为居家使用;

第二类是测温枪,依靠传感器接收人体的红外线来判断体温,并通过公式来换算成人体体温,一般3-5秒即可完成单人温度测量;

第三类则是最近备受关注的红外热像仪测温,通过将人体发出的不可见红外能量转变为可见的热图像,简单来说就是让温度从一个一个的数值变成满是温度数据的图像,高效性是其最大的优势之一。

红外热像仪测温是如何实现人体温度精准筛查?近日,国内专注热像研发领域10年的上市企业FOTRIC飞础科,应用工程师李工做技术解答。

首先,李工以人流密集的火车站的测温需求为例,日客流量为10万人次,如用测温枪对所有人进行体温筛查,按照一个人平均3秒钟计算,全部测完10万人次需要83小时约3.5天,显然不合理。

当然,可以开设多个入口分散客流,但仍需要旅客驻足停留3-5秒才能放行通过。但如果设置红外热像测温仪则可保证人流在正常速度下通过,且无需人与人之间的近距离接触。

然后,红外热像仪测温如何实现人体温度精准筛查,FOTRIC飞础科的李工从以下几点分析:

一、为何说红外热像仪测温是目前最高效的测温方式

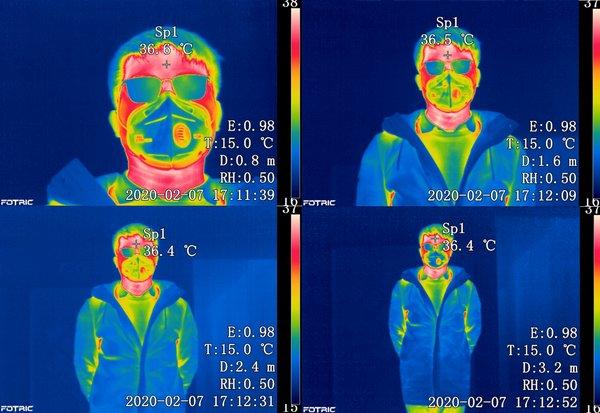

红外热像仪之所以能进行体温筛查,是因其可将温度转化为视觉图像,每张热像图中的像素都是温度点,温度点的多少与设备本身的红外像素有关,例如FOTRIC 692的红外像素是384*288,即一张热像图中有11万个温度点,相当于用11万只测温枪同时进行测温,效率会显著提高。

二、人体正常温度与异常体温的温差很小,如何通过热像画面识别出来

红外热像仪热灵敏度越高,分辨细小温差的能力越强,测温更准确。

如一台红外热像仪的热灵敏为0.03摄氏度,那么该热像仪即能分辨出0.03摄氏度的温差区别,对于体温筛查这种对准确性要求高的需求,就能很好满足。类似热灵敏度这样的技术参数,都需要在国家计量机构获得计量认证才可以推出。

三、对于如此精准的测温需求,是否存在测温数据的波动影响测温结果

如果深入研究红外热像技术就会知道有两个非常重要的指标来判断一台红外热像仪是否专业、可靠,即“测温稳定性”与“测温一致性”。

举个例子,如一台FOTRIC热像仪在《中国电力科学研究院》检测报告中显示,对49.8摄氏度的测试目标进行2小时不间断连续测温,测试结果的波动性非常小(波动值在0摄氏度-0.03摄氏度之间),并且测量同一个黑体靶面时,同一画面中9个区域的数值基本保持一致,则可表示在测温稳定性与一致性上是满足精准计量要求的。

四、红外热像测温仪进行体温筛查,如何抓取异常体温

如果人群中出现体温异常人员,FOTRIC的全自动红外体温筛查仪会自动发出蜂鸣声进行声音报警,在画面中超温部位会自动显示为红色,并且LWLIR体温筛查软件会自动抓拍一张体温超温人员的热像照片,便于后期工作人员的统计与分析。

红外热像仪作为非接触测温工具,已经在电力行业的日常巡检、工厂设备的故障排查、加工过程行业的质量管控、钢铁石化的安全生产、生物科研的材料研究等领域有了成熟的应用。

而其非接触、图像式温度成像、高效筛查等特点已被大面积体温筛查场所关注,在机场、火车站、地铁站等人流量大的交通枢纽场所,医院、大型企事业单位、学校等人群密集的社会场所已广泛投入使用。
